基于聲表面波諧振器的扭矩檢測研究
作者：黃明鏡1,陳智軍2,孫聰2,鐘明1,宿丕強1
作者單位：1. 中國航發四川燃氣渦輪研究院；2. 南京航空航天大學 自動化學院
摘 要：針對當前聲表面波扭矩檢測技術在理論分析、算法設計、實驗測試方面的現狀和存在的問題，研究基于聲表面波（Surface Acoustic Wave，SAW）諧振器的扭矩檢測技術聲測。根據扭矩在轉軸和諧振器之間以應變形式傳遞的特點，建立拉格朗日坐標系下的應變偏載理論模型。定義頻率扭矩系數作為切型優化的指標，基于頻分多址原理設計制作4個聲表面波諧振器。根據聲表面波諧振器的回波特性，總結諧振頻率的測量方法及特點。分別搭建靜態、動態扭矩無線檢測系統，靜態檢測系統采用掃頻測強度方法，通過“大步長粗掃”結合“小步長細掃”的掃頻方案增強實時性，并提高頻率測量精度；動態檢測系統采用載波頻率測量方法，通過“頻域三次樣條插值”解決頻譜分辨力不足、扭矩測量精度過低的問題。實驗結果顯示：當無線檢測距離大于20 cm、扭矩測量范圍為-80 ~ 80 N·m時，靜態檢測系統最大測量誤差不超過1 N·m；當無線檢測距離大于20 cm、扭矩測量范圍為0 ~ 80 N·m、轉速不高于600 r / min時，動態檢測系統最大測量誤差不超過3 N·m，驗證了基于聲表面波諧振器的扭矩檢測系統的有效性，為高精度扭矩檢測提供了新思路。
關鍵詞：聲表面波諧振器；扭矩檢測；頻率扭矩系數；諧振頻率；功率檢波；三次樣條插值
文章主要內容
SAW傳感器是一種新型傳感器，具有體積小、功耗低、抗干擾能力強、結構工藝性好等特點，其最顯著的優點是無線無源，即在閱讀器和天線的配合下可實現無線傳感，且傳感器端完全不需要電源聲測。SAW傳感器可用于高速旋轉等特殊狀態和易燃易爆等極端環境下的檢測。扭矩是使物體發生轉動的力矩，是力對物體產生旋轉效果的度量。扭矩檢測在機械制造、汽車工業、航空航天等領域必不可少。測量扭矩時，由于轉軸處于旋轉狀態，無法直接使用導線進行測量，通常需要基于導電滑環、電磁耦合、無線遙測等方法實現測量并傳輸信號，但上述方法均存在不足。采用聲表面波技術進行扭矩測量可從原理上避免現有方法存在的不足。聲表面波器件可分為聲表面波諧振器（Surface Acoustic Wave Resonator， SAWR）和聲表面波延遲線（Surface Acoustic Wave Delay?line， SAWD）兩種類型，相較而言，SAWR小型化的上限更高，同等條件下檢測靈敏度更高，因此針對SAWR的研究也更為廣泛。
針對當前聲表面波扭矩檢測技術在理論分析、算法設計、實驗測試方面的研究現狀和存在的問題，開展基于聲表面波諧振器的扭矩檢測技術研究，分析扭矩導致的壓電基底彈性常數、壓電常數、介電常數的變化，建立拉格朗日坐標系下應變偏載的理論模型，定義體現壓電材料自身扭矩敏感特性的頻率扭矩系數作為切型優化的指標；設計4個采用頻分多址方式的SAWR，并制作相應的傳感器線路板；分析聲表面波諧振器的回波特性，總結掃頻測強度方法、載波頻率測量方法、基帶頻率測量方法的優缺點，在此基礎上，分別搭建靜態、動態扭矩無線檢測系統，并開展實驗對檢測效果進行驗證聲測。

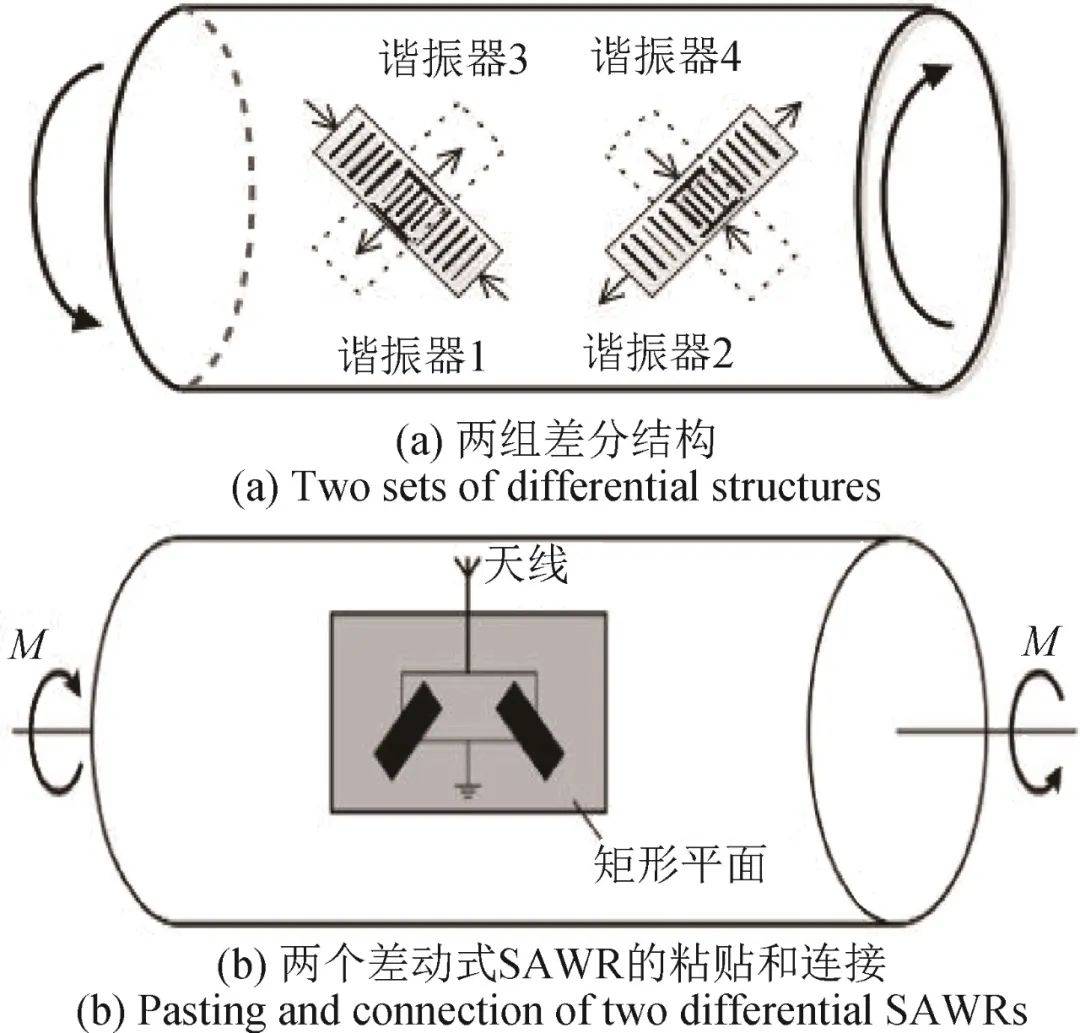

為了避免轉軸彎矩對測量結果產生影響，同時保持轉軸的動平衡狀態，在轉軸的周向相對位置對稱布置兩組差分結構（共計4個SAWR）聲測。實際制作時，在轉軸沿軸向的中間位置銑出矩形平面，以方便SAWR的粘貼。2個SAWR并聯連接天線。
圖5 SAWR在轉軸上的布置方案
Fig.5 Layout scheme of SAWRs on the rotating shaft

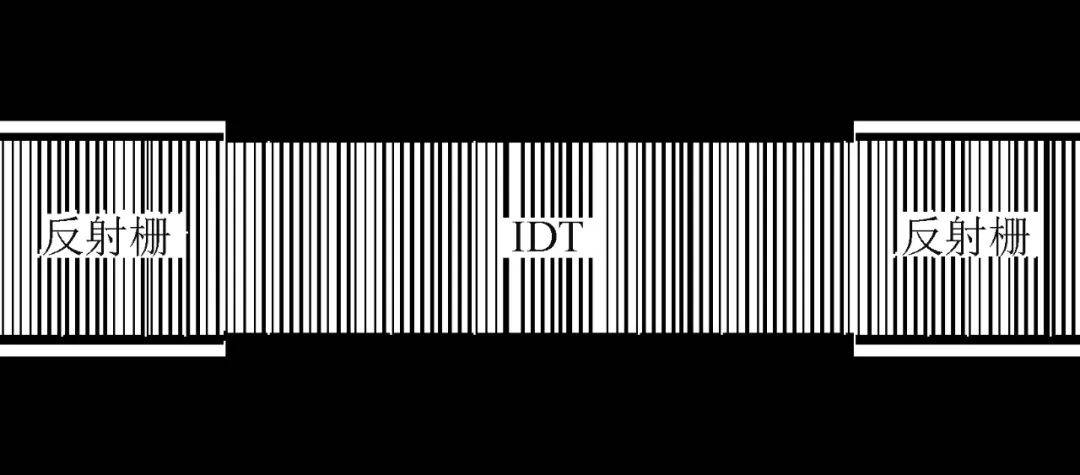

采用Ledit軟件繪制SAWR的掩膜版圖聲測。在石英晶圓上鍍膜，再通過掩膜版曝光、光刻，經過顯影、清洗、剝離等工藝流程之后，制作出SAWR實物。
圖6 SAWR的掩膜版圖
Fig.6 Mask layout of SAWR

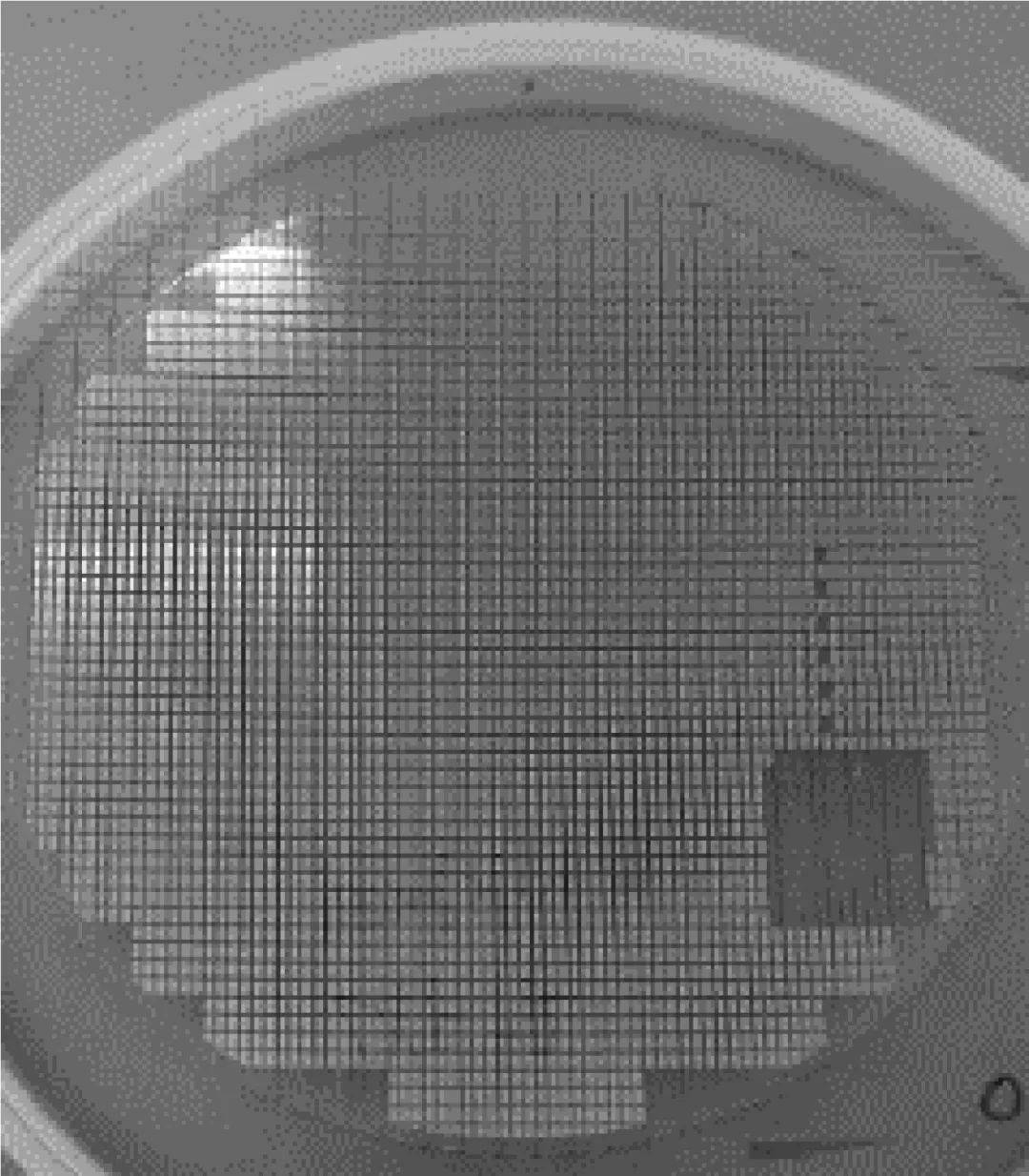

圖7 石英晶圓上的SAWR實物
Fig.7 SAWRs on a quartz wafer

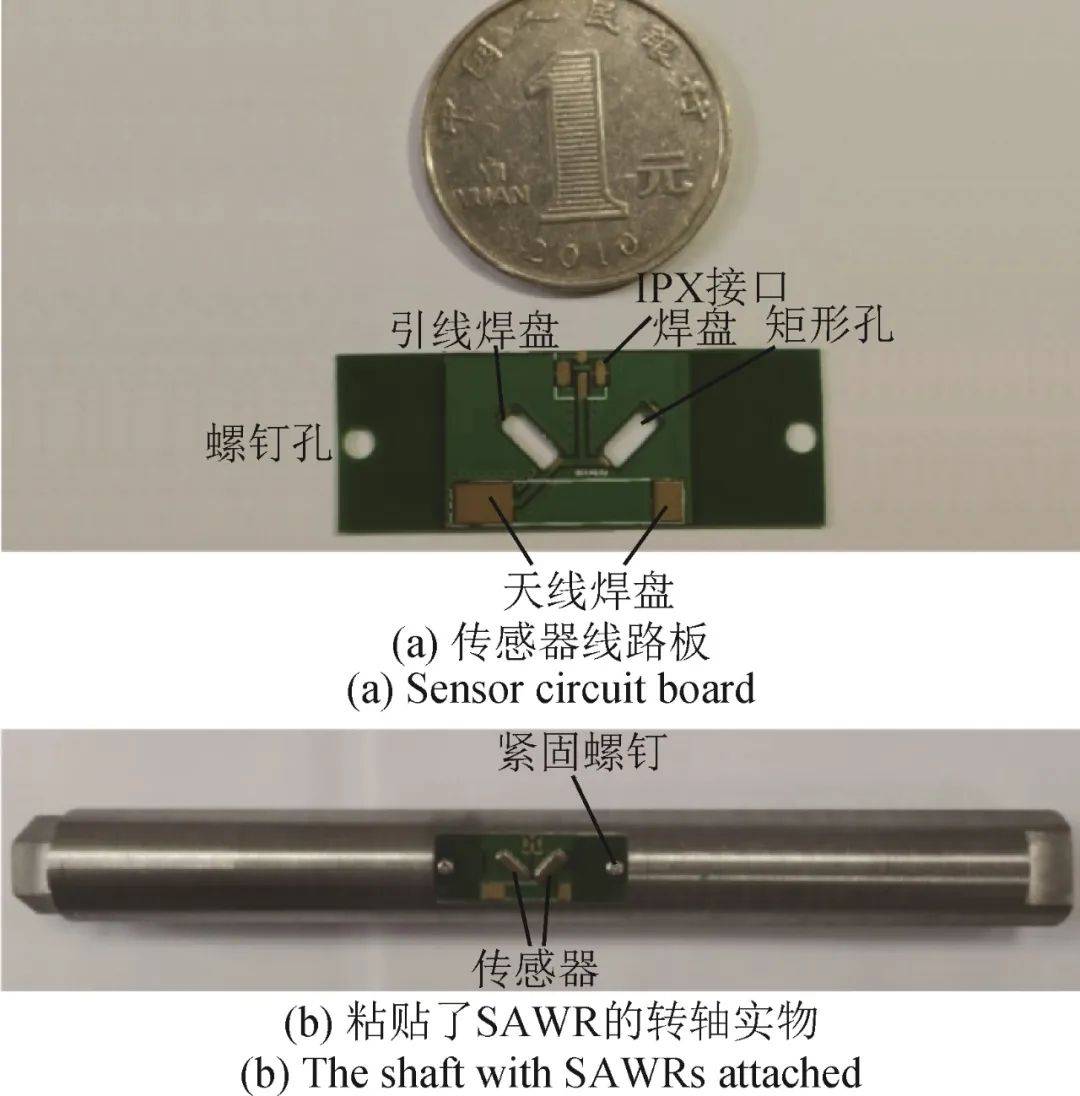

制作傳感器線路板聲測。線路板上有兩個呈±45o方向的矩形孔，用于將兩個差分結構的SAWR直接粘貼到轉軸上，線路板通過螺釘固定到轉軸上。SAWR的引線焊接到引線焊盤上，采用金屬管殼封裝SAWR。
圖8 傳感器線路板和粘貼聲測了SAWR的轉軸實物圖
Fig.8 Physicalimage of sensor circuit board and the shaft with SAWRs attached
SAWR的諧振頻率會隨扭矩的變化而變化，因此可以通過測量諧振頻率獲得扭矩信息聲測。當SAWR處于諧振狀態時，回波是頻率為激勵信號的頻率并按指數形式衰減的信號；當SAWR失諧時，回波是高頻載波經差頻基帶信號調制后的信號。無論SAWR諧振頻率與激勵信號頻率是否相等，回波信號的載波頻率均為隨扭矩變化的SAWR諧振頻率。激勵信號頻率越接近SAWR諧振頻率，回波信號的能量越大；當兩者頻率不相等時，基帶調制信號的頻率為兩者的頻率之差。

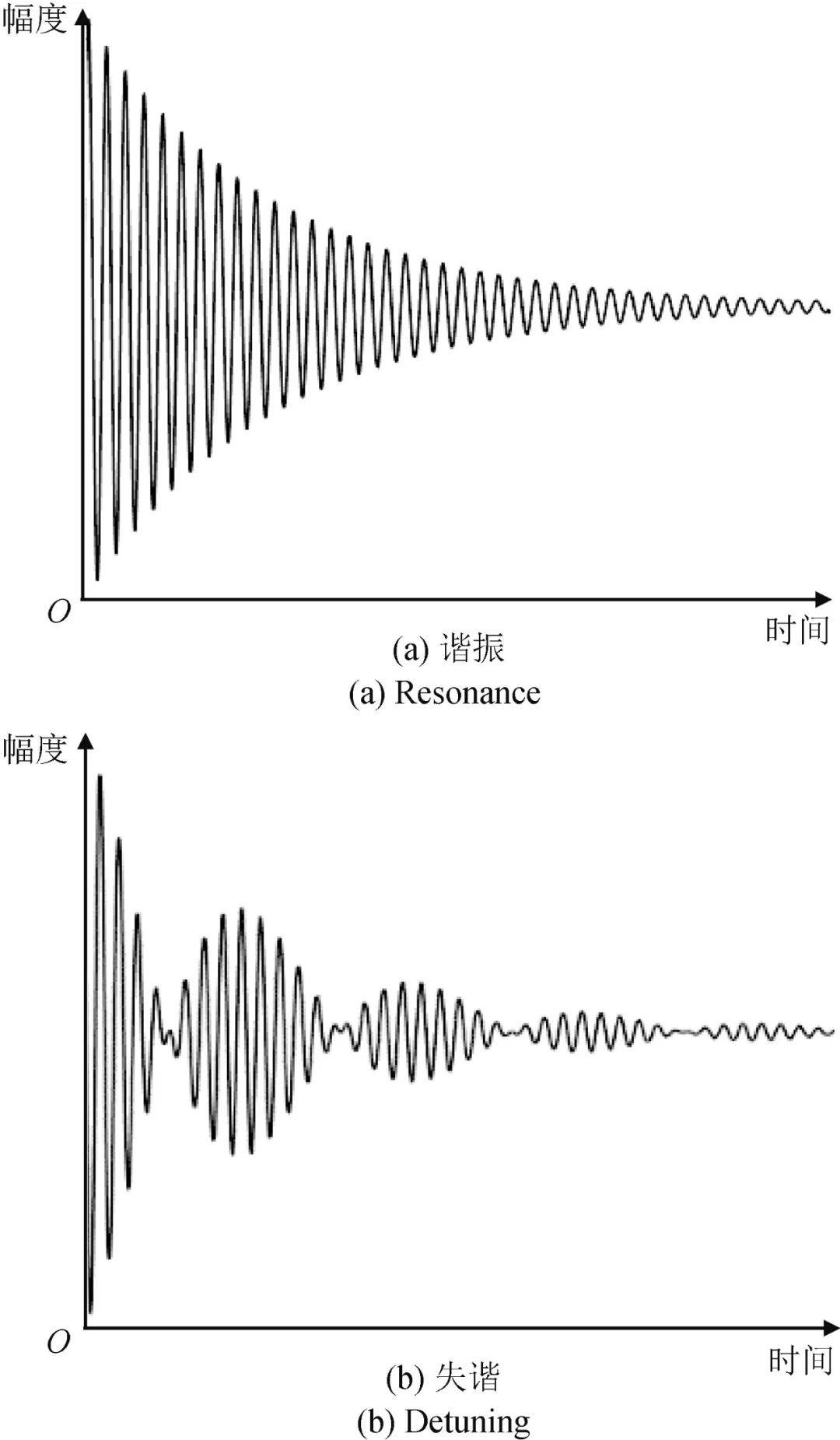

圖9 SAWR諧振、失諧時的回波信號
Fig.9 Echo signal when SAWR is resonant or detuned
測量SAWR諧振頻率的方法包括：
1）掃頻測強度方法
在一定頻率范圍內，按一定的步進頻率輪詢發射激勵信號聲測。測得不同頻率的激勵信號對應的回波信號強度，回波強度最大時的激勵信號頻率即為SAWR諧振頻率。由于需要輪詢發射激勵信號，該方法測量速度較慢，不適用于待測對象動態變化尤其是快速變化的場景。
2）載波頻率測量方法
通過測量回波信號的載波頻率獲得SAWR諧振頻率聲測。由于載波頻率較高，實際應用時對回波信號進行混頻，下變頻到低頻進行測量。
3）基帶頻率測量方法
通過測量回波信號的基帶調制頻率獲得激勵信號頻率與SAW諧振頻率之差，并進一步獲得諧振頻率聲測。通常情況下無法預知上述兩個頻率的大小關系，而且兩個頻率接近時，基帶頻率極小，難以準確測量，所以實際應用場景有限。

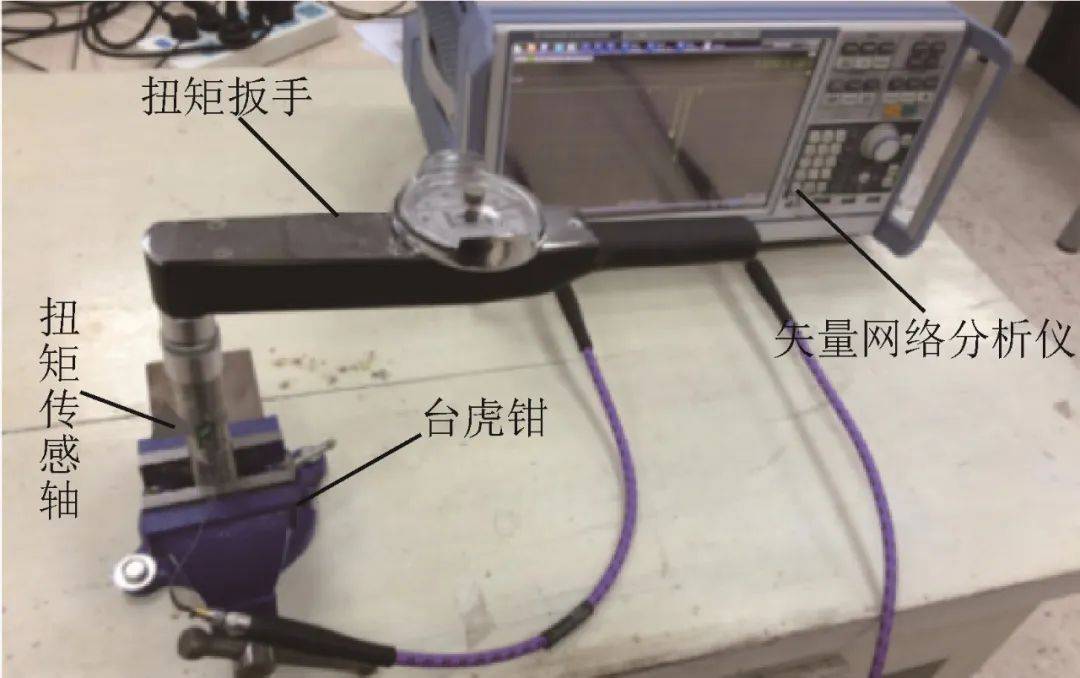

搭建有線測試系統，通過臺虎鉗固定并夾緊轉軸的底部，使用扭矩扳手在轉軸的頂部施加扭矩，采用IPX轉SMA接口連接線接入矢量網絡分析儀，測量施加扭矩時SAWR諧振頻率的變化情況聲測。采用兩組4個SAWR的差分結構，通過測量每組的差頻變化，增加了扭矩靈敏度，體現了差分測量的優勢。
圖10 有線測試實物圖
Fig.10 Diagram of wired test

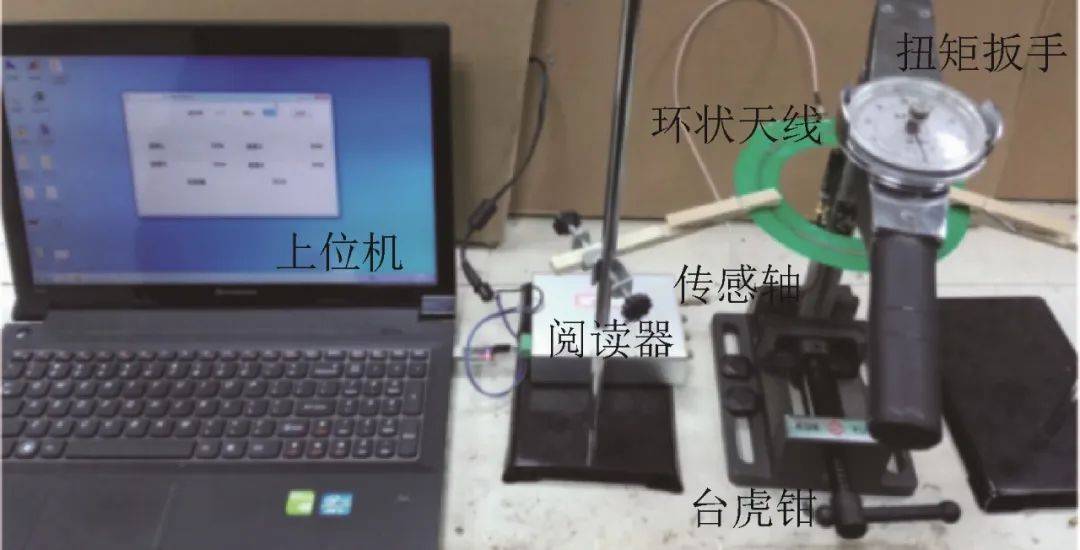

搭建基于SAWR的靜態扭矩無線檢測系統，仍使用扭矩扳手施加扭矩，采用小型棒狀天線作為傳感器天線，閱讀器天線使用分段環狀天線聲測。閱讀器對SAWR的回波信號進行功率檢波，回波信號由高頻載波變換為相應的功率包絡，無需進行混頻處理，直接采用微控制器自帶的2.4 MHz采樣頻率的模數轉換器即可得到回波強度。
圖12 靜態扭矩無線檢測系統實物圖
Fig.12 Diagram of static torque wireless measurement system
圖13 功率檢波前、后的回波信號
Fig.13 Echo signals before and after power detection
在對回波信號功率檢波的基礎上，采用掃頻測強度方法測量隨扭矩變化的SAWR的諧振頻率聲測。掃頻時步進頻率越小，測量精度越高，但存在耗時太長的問題，故采用“大步長粗掃”結合“小步長細掃”的方法：先在扭矩測量范圍對應的SAWR頻率變化范圍內粗掃，得到大致的諧振頻率；再以該頻率為中心，設置掃頻范圍為進行細掃，最終得到準確的諧振頻率。
搭建基于SAWR的動態扭矩無線檢測系統，使用發電機發電及拖動試驗臺控制轉速和扭矩，以HBM標準扭矩儀測得的扭矩值作為施加扭矩，將轉軸通過聯軸器接入試驗臺，傳感器天線采用小型螺旋天線，閱讀器天線使用平板天線聲測。
圖14 動態扭矩無線檢測系統實物圖
Fig.14 Diagram of dynamic torque wireless measurement system
采用頻域插值的方法來提高頻譜分辨力聲測。采用三次樣條插值方法，在回波信號頻譜的2個極大值附近分別進行插值，以提高SAWR諧振頻率的測量精度。實際插值時，采用極大譜線及其左右各兩條譜線進行三次樣條插值，通過構建三彎矩方程，結合自然邊界條件，從而唯一確定每段擬合的三階多項式，擬合區間內縱坐標最大值的橫坐標小數部分即為歸一化頻率偏差的值。

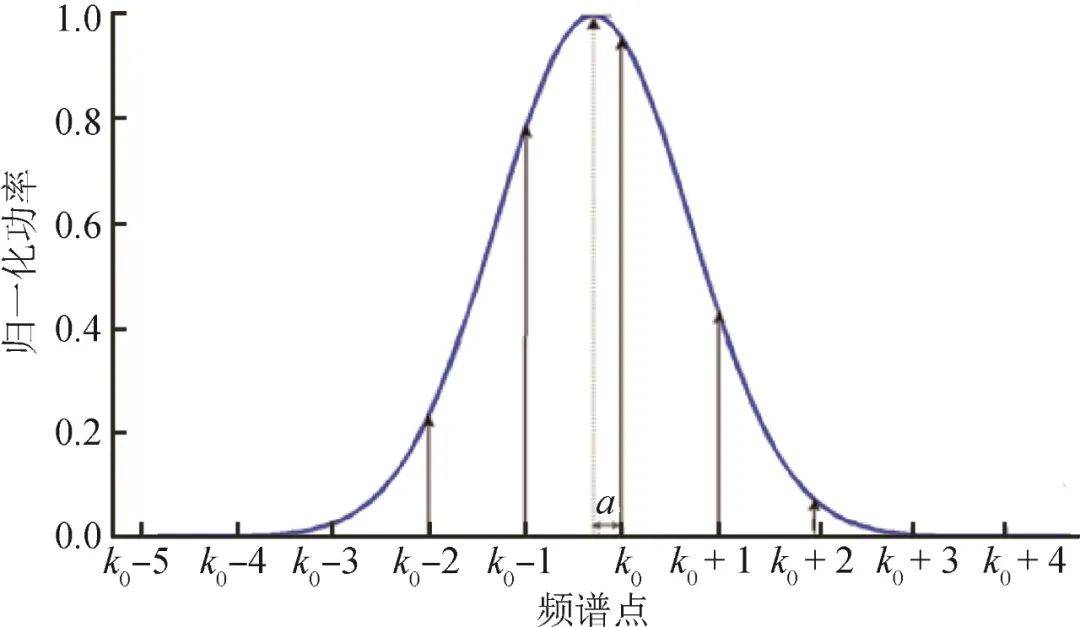

圖15 頻域插值原理
Fig.15 Frequency domain interpolation principle
結論與展望
基于拉格朗日坐標系下應變偏載的理論模型，仿真分析了諧振頻率隨轉軸扭矩變化而變化的過程聲測。基于頻分多址原理設計制作了包括兩組差分結構的4個聲表面波諧振器，設計了便于諧振器粘貼和應變傳遞的傳感器線路板。研究了聲表面波諧振器的回波特性，分析了掃頻測強度方法、載波頻率測量方法、基帶頻率測量方法的特點。通過矢量網絡分析儀對聲表面波諧振器進行了有線測試，其靈敏度與理論仿真值相比偏低，且不同諧振器之間的靈敏度存在一定差距，這是因為在應變從轉軸傳遞到壓電基底的過程中，膠水的存在和粘貼方式的不同影響了靈敏度，且諧振器的粘貼位置也存在誤差。雖然上述因素對實測靈敏度有一定影響，但利用實際搭建的靜態、動態扭矩無線檢測平臺進行實驗，仍獲得了較好的測量結果，驗證了基于聲表面波諧振器的扭矩檢測系統的有效性。未來可通過傳感器粘貼方式改進、頻率估計算法優化等方式，進一步提升聲表面波諧振器的扭矩測量精度，并且在理論模型中考慮粘膠對轉軸和聲表面波諧振器之間應變傳遞過程的影響，提升理論模型準確性。
作者簡介
黃明鏡(1965—)，男，研究員，專項總師，主要研究方向為航空發動機試驗測試技術聲測。
陳智軍(1976—)，男，副教授，博士，主要研究方向為傳感器技術聲測。
課題組介紹
團隊負責人：陳智軍（副教授）
主要成員：孫聰（碩士生）、程穎（碩士生）、周鵬（碩士生）、劉清睿（碩士生）
研究方向：聲表面波、蘭姆波、樂甫波等聲學傳感器；微聲電與嵌入式系統；計算機測控聲測。
全文鏈接
引用格式：黃明鏡聲測，陳智軍，孫聰，等. 基于聲表面波諧振器的扭矩檢測研究［J］. 計測技術， 2024， 44（5）：57-66.
Citation：HUANG M J聲測， CHEN Z J， SUN C， et al. Research on torque measurement based on surface acoustic wave resonators［J］. Metrology & Measurement Technology， 2024， 44（5）：57-66.
